1800х1000х500мм, AISI 430, вытяжной, разборный, с лабиринтными фильтрами, 2 отверстия диаметром 250мм, отдельно комплектуется Комплект вентилятора КВ-230 - 2 шт., Комплект светильника КС-2/21 - 1 шт.
НАЗНАЧЕНИЕ
код: 318954

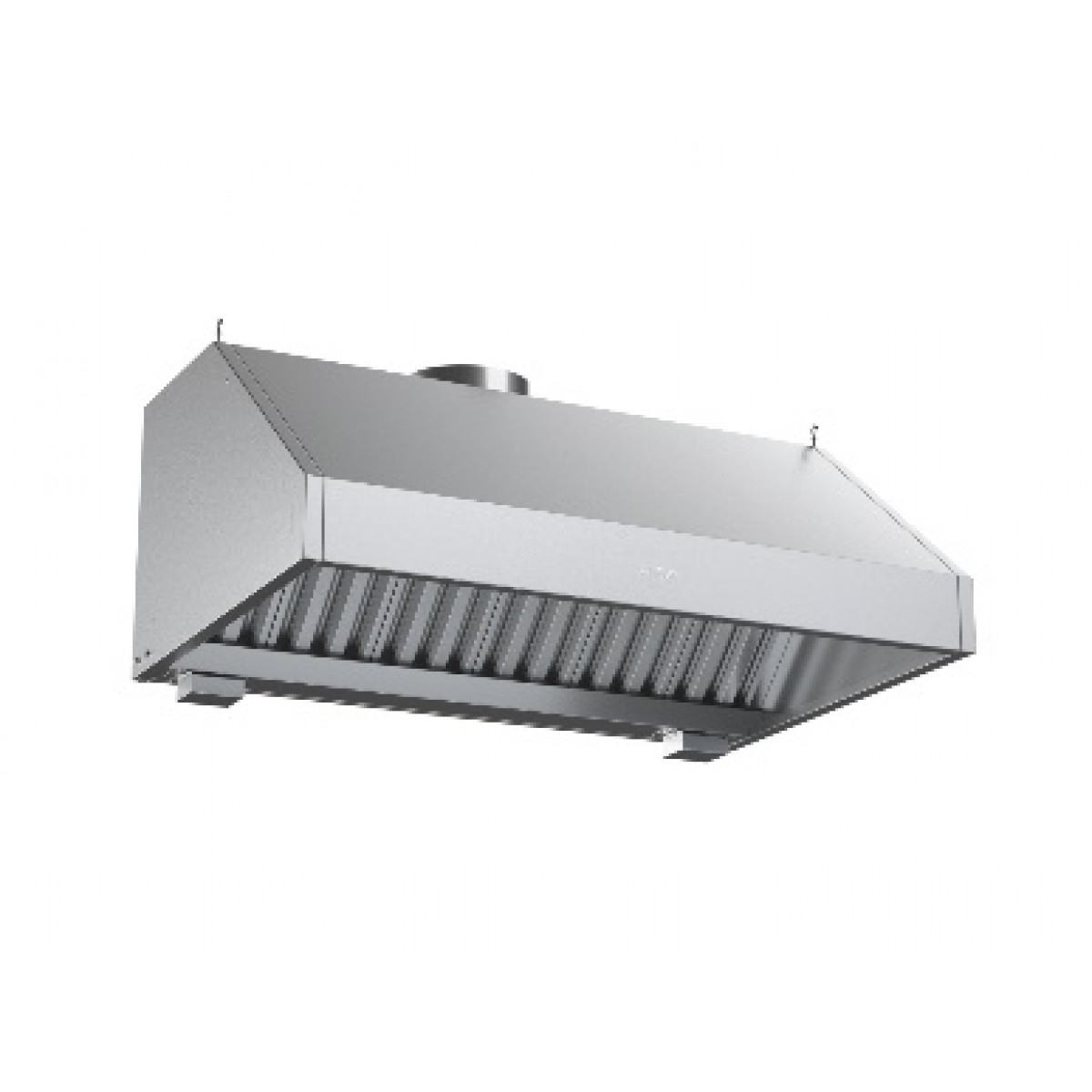

Зонт вентиляционный настенный ЗВН серии «Стандарт» предназначен для установки системы вытяжной или приточно-вытяжной вентиляции на объектах общественного питания и служат для очистки воздуха от жира, масла и водяного пара. Зонты могут быть размещены над любым тепловыделяющим оборудованием (плитой, жарочным шкафом, фритюрницей, грилем и т.д.)
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Габаритные размеры (Д х Ш х В), мм: 1800х1000х500
Тип зонта: колпаковый
Наличие лабиринтных фильтров: да
Кол-во патрубков, шт.: 2
Диаметр патрубка, мм: Ø250
Наличие жиросборника: да
Материал короба зонта: нержавеющая сталь AISI 430
Материал лабиринтных фильтров: нержавеющая сталь AISI 430
Толщина стали, мм: 0,8
Масса, кг: 52,1
ПРЕИМУЩЕСТВА
Корпус и лабиринтные фильтры изготовлены из нержавеющая сталь AISI 430
Конструкция разборная, что облегчает транспортировку зонта
Конструкция фильтров предусматривает отделение масла от воздуха
В зонте имеется жиросборник, по которому масло стекает в лотки, установленные в нижней части
Легкосъемные лабиринтные фильтры и жиросборник устанавливаются без использования инструмента, что облегчает санитарную обработку данных элементов зонта
Крепление к стене осуществляется при помощи зацепа настенного, и крепежных элементов, входящих в комплект поставки
ТЕХНИЧЕСКОЕ ОПИСАНИЕ
Конструкция разборная, бескаркасная. Зонт состоит из двух основных частей: короба и группы лабиринтных фильтров. Обе части изготовленных из нержавеющей стали AISI 430. Фильтры, благодаря свойству «оптической непрозрачности», задерживают на своих поверхностях пары масляного и жирового конденсата, которые, стекают вниз, в сборник конденсата. Лабиринтные фильтры и жиросборники устанавливаются без использования инструмента, что облегчает санитарную обработку данных элементов зонта. В верхней части короба имеется патрубок с фиксаторам для подключения зонта к системе вентиляции. Элементы короба соединены между собой болтами.
Зонт должен подключаться к вытяжной вентиляционной системе предприятия, где он установлен.
Для ускорения процесса очистки воздуха и увеличения кратности обмена воздуха в помещении, внутри зонта могут быть установлены вентиляторы КВ (приобретается отдельно). Для прочности предусмотрено крепления зонта к потолку за крюки, используя комплект подвески (приобретается отдельно). Для более комфортной и безопасной работы персонала возможна установка комплекта светильника к зонту КС (приобретается отдельно).
ХАРАКТЕРИСТИКИ УПАКОВКИ
Количество упаковок, шт.: 1
Габариты в упаковке (ДхШхВ), мм: 1890х920х223
Масса в упаковке, кг: 81,3
Тип упаковки: ящик из ДВП
КОДЫ ИЗДЕЛИЙ
ТНВД: 8421392009
ОКПД2:
Под заказ
Характеристики |
Артикул |
318954 |
Бренд |
Atesy |
